Шкаф TWL
- Шкаф для размещения 19-дюймового оборудования
- Используется для настенного монтажа внутри помещений
- Ввод кабелей возможен через нижнюю и верхнюю панели
- В верхней панели можно установить вентиляторный модуль
- Предусмотрены легкоудаляемые (выламываемые) заглушки для установки щеточных кабельных вводов и вентилятора
- Боковые стенки несъемные, задняя панель фиксируется изнутри
- Варианты двери: стеклянная, металлическая, перфорированная
- Возможна левосторонняя или правосторонняя навеска двери
- Дверь оснащена замком под ключ (ручка не предусмотрена)
- Одна пара (2 шт.) 19-дюймовых монтажных профилей
- Поставляется в собранном виде
Шкаф телекоммуникационный монтажный серии TWL неразборной конструкции предназначен для размещения в нем телекоммуникационного, серверного, кроссового и другого оборудования стандарта 19 дюймов (19"), в соответствии с ГОСТ 28601.2 (МЭК 297-2); используется для настенного монтажа внутри помещений. Шкафы TWL имеют простую облегченную конструкцию, что делает их наиболее доступными по цене. При этом корпус шкафа отличается надежностью и привлекательным внешним видом. Боковые стенки у шкафа несъемные, снимаются только задняя панель и передняя дверь.
Небольшой вес и доступная цена
- Простая облегченная конструкция
- Серия TWL – это надежные шкафы по доступной цене
Неразборная конструкция
- Снимаются только задняя панель и передняя дверь
- Поставка в собранном виде в картонной коробке
Три варианта передней двери
- Стеклянная передняя дверь GP обеспечивает удобный обзор оборудования
- Сплошная металлическая дверь SR защищает от несанкционированного доступа и повреждений
- Перфорированная металлическая дверь SD с перфорацией 75% обеспечивает отличную вентиляцию
Ввод кабелей – сверху и снизу; вентилятор – только сверху
- В крыше и основании шкафа предусмотрены легкоудаляемые (выламываемые) заглушки, вместо которых можно установить панель для ввода кабелей
- Установка вентиляторного модуля предусмотрена только сверху
Универсальные размеры отверстий
- При необходимости вместо вентиляторного модуля в верхней панели можно установить два щеточных кабельных ввода
Одна пара вертикальных направляющих
- В комплекте одна пара (2 шт.) 19-дюймовых монтажных профилей
Удобное подключение заземления
- Шкаф поставляется с установленными заземляющими проводами
- Вместо традиционных резьбовых соединений используются разъемные соединители, которые удобно отключать и подключать при установке и обслуживании оборудования
Совместимые аксессуары
- Вентиляторный модуль TFAB-T2FR
- Дополнительная пара 19-дюймовых профилей CPR19 (-XX)
- Полки TAL3; а также TSH3 – на двух парах 19-дюймовых профилей
- Горизонтальные опорные уголки TGB3 – на двух парах 19-дюймовых профилей
Cоответствие стандартам
- ГОСТ 32127-2013; ANSI/EIA RS-310-D; IEC 297-2; ETSI

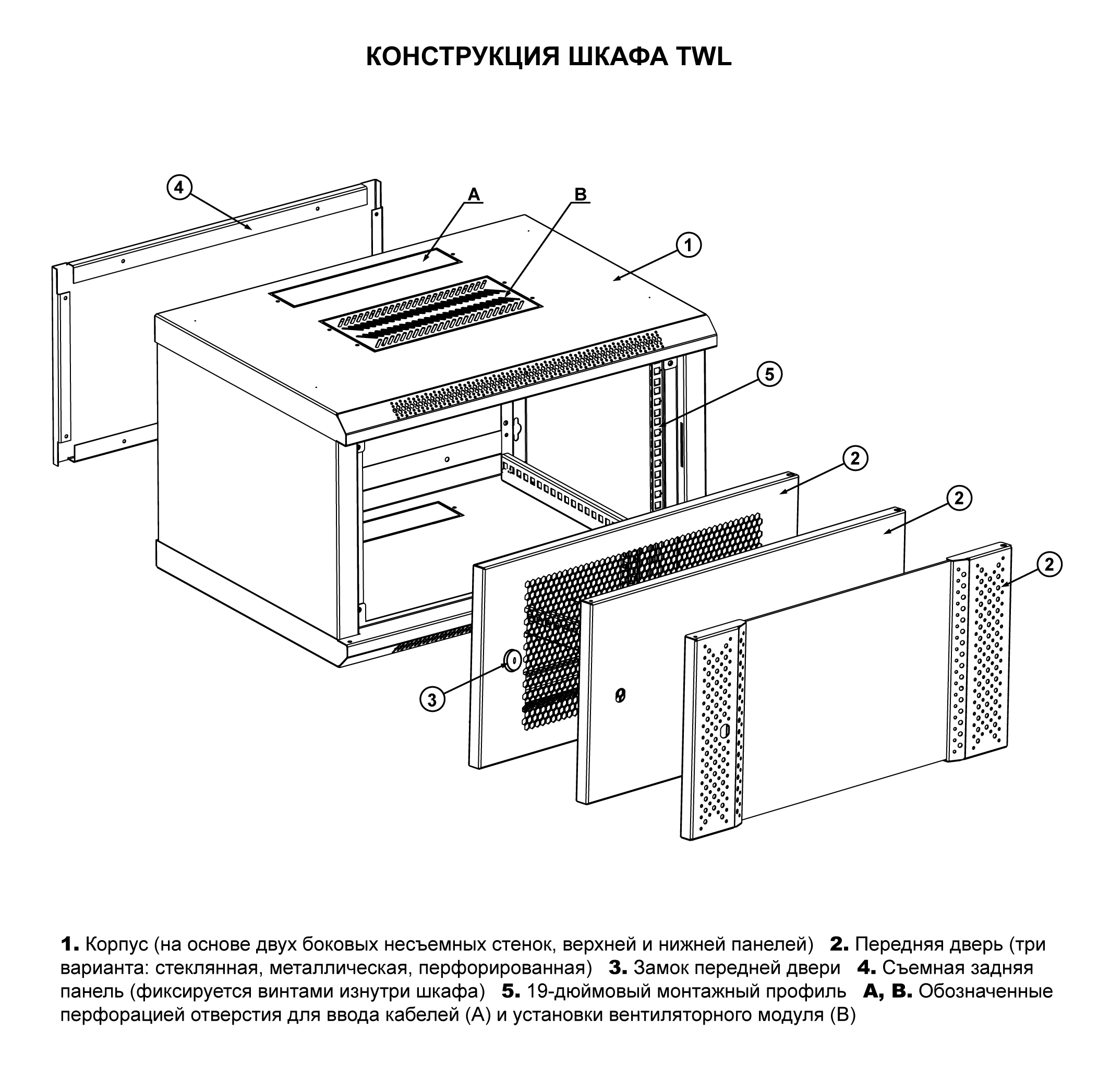

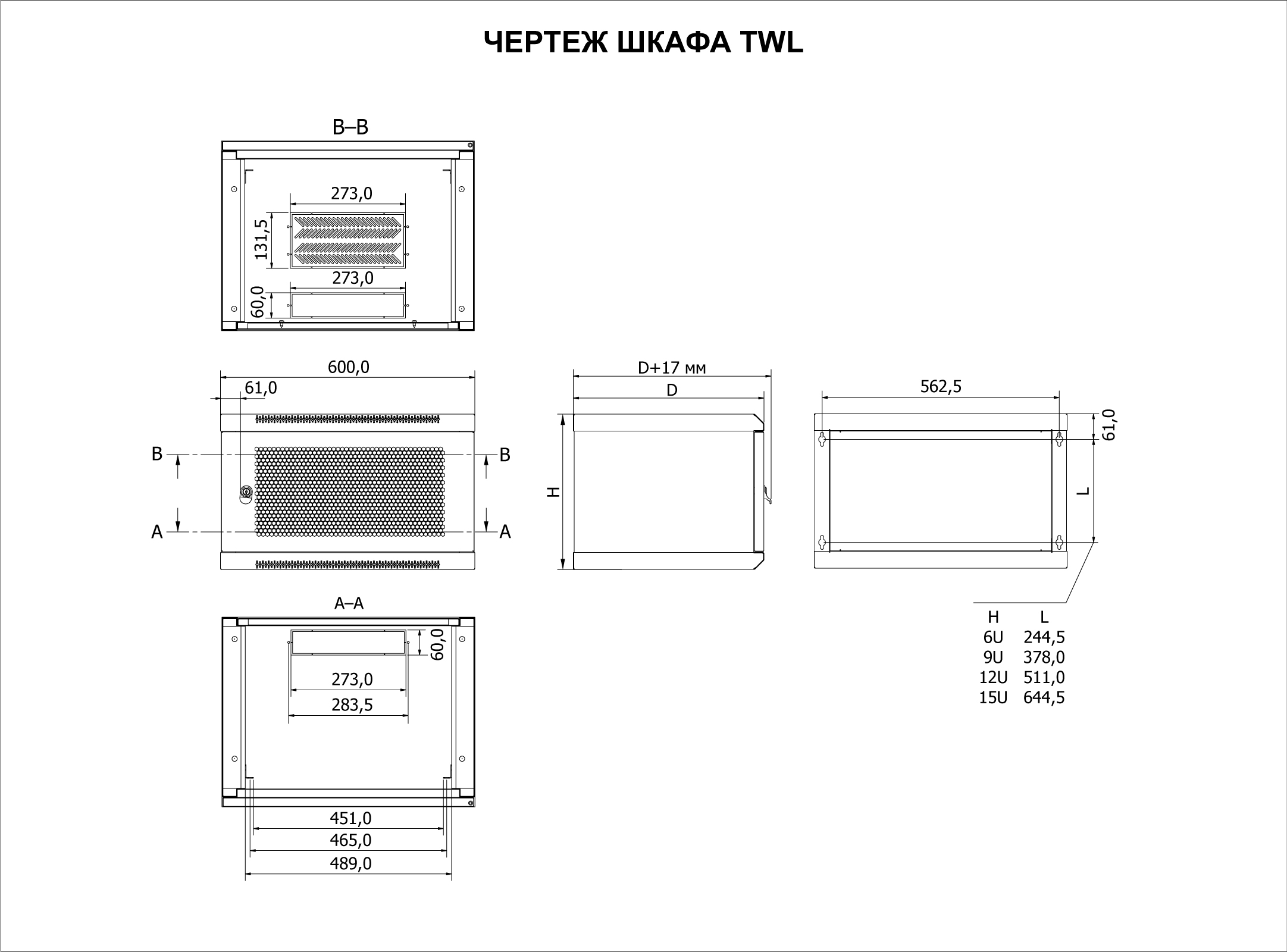

Конструкция
Неразборная конструкция: корпус на основе двух боковых несъемных стенок, верхней и нижней панелей; съемная задняя панель. Шкаф оснащен одной парой (2 шт.) 19-дюймовых монтажных профилей, закрепляемых к каркасу и предназначенных для монтажа 19-дюймового оборудования.
Варианты исполнения дверей
Сводная таблица моделей
| Партномер1 | Полезная высота | Ширина,мм | Глубина, мм | Высота, мм | Общий размер упаковки, мм |
Ном. объем упаковки, м3 |
|
|---|---|---|---|---|---|---|---|
| габаритная | полезная2 | ||||||
|
TWL-0630-GP-RAL**** |
6U | 600 | 300 | 200 | 368 | 642х342х410 | 0,090 |
| TWL-0630-SR-RAL**** | |||||||
| TWL-0630-SD-RAL**** | |||||||
| TWL-0645-GP-RAL**** | 450 | 350 | 642х492х410 | 0,130 | |||
| TWL-0645-SR-RAL**** | |||||||
| TWL-0645-SD-RAL**** | |||||||
| TWL-0666-GP-RAL**** | 600 | 500 | 642х642х410 | 0,169 | |||
| TWL-0666-SR-RAL**** | |||||||
| TWL-0666-SD-RAL**** | |||||||
|
TWL-0930-GP-RAL**** |
9U | 600 | 300 | 200 | 501 | 642х342х543 | 0,119 |
| TWL-0930-SR-RAL**** | |||||||
| TWL-0930-SD-RAL**** | |||||||
| TWL-0945-GP-RAL**** | 450 | 350 | 642х492х543 | 0,143 | |||
| TWL-0945-SR-RAL**** | |||||||
| TWL-0945-SD-RAL**** | |||||||
| TWL-0966-GP-RAL**** | 600 | 500 | 642х642х543 | 0,224 | |||
| TWL-0966-SR-RAL**** | |||||||
| TWL-0966-SD-RAL**** | |||||||
|
TWL-1230-GP-RAL**** |
12U | 600 | 300 | 200 | 634 | 642х342х676 | 0,148 |
| TWL-1230-SR-RAL**** | |||||||
| TWL-1230-SD-RAL**** | |||||||
| TWL-1245-GP-RAL**** | 450 | 350 | 642х492х676 | 0,214 | |||
| TWL-1245-SR-RAL**** | |||||||
| TWL-1245-SD-RAL**** | |||||||
| TWL-1266-GP-RAL**** | 600 | 500 | 642х642х676 | 0,279 | |||
| TWL-1266-SR-RAL**** | |||||||
| TWL-1266-SD-RAL**** | |||||||
|
TWL-1545-GP-RAL**** |
15U | 600 | 450 | 350 | 767 | 642х492х809 | 0,256 |
| TWL-1545-SR-RAL**** | |||||||
| TWL-1545-SD-RAL**** | |||||||
| TWL-1566-GP-RAL**** | 600 | 500 | 642х642х809 | 0,333 | |||
| TWL-1566-SR-RAL**** | |||||||
| TWL-1566-SD-RAL**** | |||||||
1) Обозначения в партномере.
Стандартный цвет: черный RAL9004; серый RAL7035;
Вариант исполнения двери:
GP – дверь стеклянная с перфорацией по бокам;
SR – дверь сплошная металлическая;
SD – дверь металлическая перфорированная 75%.
2) Максимальная внутренняя глубина шкафа, доступная для использования под оборудование.
Пример заказа
Партномер |
Описание |
TWL-0630-GP-RAL7035 |
Шкаф настенный 19", 6U, 368х600х300 (ВхШхГ), передняя стеклянная дверь с перфорацией по бокам, с замком, цвет серый (RAL 7035) (в собранном виде) |
TWL-0645-SR-RAL7035 |
Шкаф настенный 19", 6U, 368х600х450 (ВхШхГ), передняя сплошная металлическая дверь с замком, цвет серый (RAL 7035) (в собранном виде) |
TWL-0666-SD-RAL7035 |
Шкаф настенный 19", 6U, 368х600х600 (ВхШхГ), передняя металлическая перфорированная дверь, ручка с замком, цвет серый (RAL 7035) (в собранном виде) |
Упаковка и перечень компонентов
- Способ поставки: в собранном виде
Распаковка изделия
- Используя универсальный нож, аккуратно снимите упаковочную ленту.
- Аккуратно откройте коробку и достаньте шкаф.
- Используя универсальный нож, аккуратно снимите упаковочную пленку.
Производитель не несет ответственности за повреждения, возникшие во время последующей транспортировки данного изделия.
Проверка комплектации
После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки. Перечень основных компонентов шкафа (без детализации крепежных элементов) приведен в подразделе «Стандартная комплектация» раздела «Характеристики и материалы».
Внимание!
Сохраняйте упаковку шкафа до окончания монтажа и установки оборудования. Отсутствие упаковки может являться основанием для отказа в предоставлении гарантии.
- Высота: 6, 9, 12, 15U (368–767 мм)
- Ширина: 600 мм (монтаж 19")
- Глубина: 300, 450, 600 мм
Обозначение варианта исполнения двери
- GP – дверь стеклянная с перфорацией по бокам
- SR – дверь сплошная металлическая
- SD – перфорированная металлическая
Степень защиты
- IP20 (по ГОСТ 14524, МЭК 60529)
Допустимая статическая нагрузка
- 40 кг (при равномерном распределении нагрузки)
Материалы
- Холоднокатаная сталь
- Закаленное стекло толщиной 4,0 мм (в случае стеклянной передней двери)
- Толщина стальных компонентов: верхняя и нижняя панели (потолок и пол), задняя панель – 1,2 мм;
передняя дверь, боковые стенки – 1,2 мм; 19-дюймовые монтажные профили – 2,0 мм
Отделка поверхности
- Элементы корпуса: порошковая краска серого (RAL 7035) или черного цвета (RAL 9005)
- Монтажные профили: порошковая краска серого или черного цвета
Вертикальные направляющие
- 19-дюймовые монтажные профили – в комплекте 2 шт.
- Дополнительную пару профилей CPR19 (-XX) можно приобрести отдельно
Совместимые вентиляторы
- В верхнюю панель можно установить вентиляторный модуль TFAB-T2FR
Стандартная комплектация*
- Неразборный корпус (из двух боковых стенок, верхней и нижней панелей).
- Передняя дверь (в комплекте с замком).
- Задняя панель (крепление на 4 винтах).
- 19-дюймовые монтажные профили – 2 шт.
- Кабели заземления (установлены в шкафу).
______________
*) Шкаф поставляется в собранном виде.
______________
Компания оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления.
Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.
